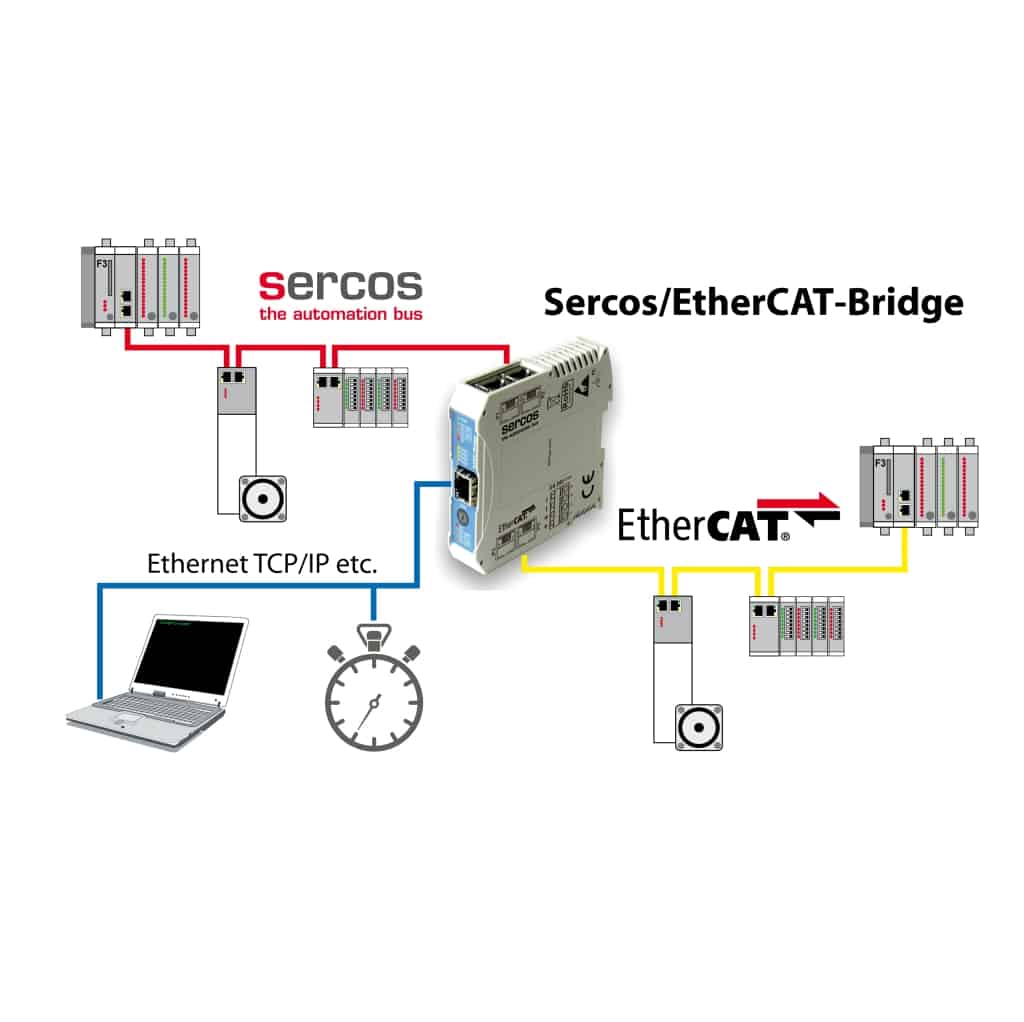

Il Sercos-EtherCAT-Bridge collega Sercos ed EtherCAT, reti Ethernet in tempo reale e consente lo scambio di dati bidirezionale tra i due bus.
La variante S3EC agisce su entrambi i bus come dispositivo I/O.
La larghezza dei dati in tempo reale è configurabile nell’intervallo da 32 a 1024 byte. Lo scambio di dati in tempo reale tra i due bus viene eseguito in modo sincronizzato con il ciclo all’interno di un ciclo di comunicazione.
Oltre ai dati I/O, anche le informazioni sullo stato della comunicazione e i dati diagnostici del bus Sercos o EtherCAT vengono trasferite sull’altro lato corrispondente. Ciò consente ai due master di reagire molto velocemente ai cambiamenti.
La trasmissione bidirezionale di dati in tempo reale tra master Sercos e slave EtherCAT è coerente e sincronizzata. Il tempo di ciclo più breve del modulo sul bus Sercos è di 250 μs. L’avvio del bus EtherCAT nella modalità di funzionamento in tempo reale viene eseguito automaticamente dopo l’accensione o comandato dall’applicazione di controllo.
La variante S3ECm del dispositivo consente la comunicazione diretta dei sistemi di controllo con master Sercos integrato con slave EtherCAT.
Caratteristiche principali
- Accoppiamento di reti real time Ethernet Sercos e EtherCAT
- Lunghezza regolabile dei dati in tempo reale: 32 – 1024 byte
- Comunicazione Ethernet standard su Sercos UCC, EtherCAT EoE e porta Ethernet aggiuntiva
Caratteristiche tecniche Real Time Fieldbus Sercos® – EtherCAT® Bridge
